​dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)

作者:花洒

之前发了一篇与DTMB有关的文章,发现很多值友对DTMB还是很有兴趣的,为了给大伙更多、更好的参考,决定再详细给大伙介绍一下,希望能对大家有帮助。

一、什么是DTMB?

首先介绍一下DTMB:DTMB,全称Digital TelevisionTerrestrial Multimedia Broadcasting(中文:地面数字电视广播)

数字电视的传输有三种方式,包括地面传输、有线传输、卫星传输,其中数字电视地面传输系统环境最为复杂,也因其技术要求最高、受众广而备受关注。地面系统的标准化工作也十分重要。目前已有美国高级电视系统委员会(ATSC)、欧洲数字视频地面广播(DVB-T)和日本地面综合业务数字广播(ISDB-T)三个国际电联批准的地面数字电视广播传输国际标准。1999年我国设立数字电视研发及产业化并成立国家数字电视领导小组,明确宣示自主制定技术标准。针对我国数字电视应用的具体标准,2006年推出了我国数字电视地面标准DTMB。

在国家广播电影电视总局支持下,我国于2006年8月18日正式颁布了《数字电视地面广播传输系统帧结构、信道编码和调制》(GB20600-2006)地面数字电视广播传输标准,实现了固定电视和公共交通移动电视的数字电视信号传送。DTMB于2007年8月1号成为中国广播业地面电视信号的强制标准。

DTMB系统能有效支持包括高清晰度电视(HDTV)、标清电视(SDTV)和多媒体数据广播等多种业务,同时完全满足大范围固定覆盖和移动接收需要。2007年6月4日,香港电信管理局(OFTA)正式宣布从7月1日起采用DTMB进行试播。2009年,澳门也宣布了将采用与香港相同模式进行播出的计划。2008年1月1日起国内多个城市开始了DTMB试播。奥运期间,7个奥运比赛城市播出了HDTV节目,为DTMB的大范围推广积累了经验。

好了,看了上面的介绍,大家大概有个概念,我们家里用的广电有线电视是数字电视有线传输的方式,有些人家里用的大锅,接收卫星信号,是数字电视的卫星传输方式,还有一种就是地面信号传输方式,也是今天我们要详细介绍的,地面信号怎么接收呢?

二、DTMB的接收。

DTMB是通过接收电视塔发出的地面数字电视信号,收看电视节目。

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(1)

上图就是DTMB接收的示意图,首先,当地电视塔要发出DTMB信号,现在全国大部分大中城市都有DTMB信号发送,只是发送频道的多少有差异,想知道自己所在地区的信号发送情况,可以问问度娘。第二,需要在家里有DTMB信号的接收器,其实就是天线,天线有很多样式,接下来跟大家详细介绍。第三,接收了信号需要通过解码器进行解码,2014年以前生产的电视机,大部分没有内置解码器(部分进口品牌有的,比如sony),需要购买一个地面高清机顶盒,2014年以后生产的电视机,基本都内置解码器了。第四,天线接收到信号,接上电视,进行调频,就能收看地面高清电视了。

三、接收实操详解。

这个章节就是本文的重点了,有了上面的一些基本知识后,就开始实干了。正所谓“工欲善其事,必先利其器”。所以,准备好家伙很重要。所用的家伙包括:天线,信号放大器,地面机顶盒,电视机,辅料(铜轴电缆,天线接头,过墙线等等)。

1.天线 天线是接收DTMB信号的工具,是接收信号的重要环节,天线分很多种类,概括起来就是两种,一种就是俗称的鱼骨天线,接收正向信号;一种俗称苍蝇拍,接收反射信号。

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(2)

地面高清天线

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(3)

上面是鱼骨天线,有大型的,小型的,功能都一样,接收正向无线电波信号,鱼骨天线都是有方向性的,必须对准信号发射的地方。

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(4)

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(5)

苍蝇拍天线

上面是两种苍蝇拍天线,接收反射信号,当正向信号被遮挡,无法直接接收,就可以用这种天线来接收反射信号,这种天线对方向性要求稍低。

以上就是一般的天线,那么怎么选择呢?在选择之前,要大概确认一下,自己接收信号的地方(一般是家里),与当地信号发射地方(电视塔)的方位及距离。

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(6)

举个例子,家在深圳龙岗区,在地图上找到电视信号发射的地方,深圳的发射塔在梧桐山,香港还有几个发射塔,发射塔都在龙岗区的西南面。有了大概的方位,那么就在你放天线(一般在屋顶或者阳台等等)的地方看看正对发射塔的地方有没有遮挡,如果没有遮挡,可以选择鱼骨天线,如果有遮挡,那就要选择苍蝇拍了。比如上面那个例子,如果放天线的地方西南面没有遮挡,那就可以用鱼骨天线,如果有遮挡,比如西南面有高楼,那就选苍蝇拍。补充一下知识,DTMB信号是通过无线电波进行传输的,无线电波是直线传输,不会拐弯,但遇到遮挡会反射,无论是直接发射还是反射,都一定是直线的,而且无线电波是会衰减的,距离越长,衰减约厉害,反射次数越多,衰减也越厉害。这里就知道大天线和小天线的区别了,大天线可以接收微弱的信号,小天线就需要信号更强。所以有些地方信号强的,用个铁衣架就可以接收信号。

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(7)

上图是可以直接放在室内的天线,信号强的地方就可以用。本人家里用的就是上面小的苍蝇拍,放在阳台外面,很小巧方便,我父母家用的就是2米多的庞然大物,传说中的N33,天线中的战斗机。天线参数中有个增益值的指标,一般增益越高对信号的强度要求越弱,大天线增益一般都高,在信号弱的地方,就能更稳定。

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(8)

天线选择没有绝对的,鱼骨天线也能接收反射信号,苍蝇拍也能接收正向信号,只是在特定条件下,相对更好而已,另外也要考虑安装的条件,在阳台上装2米的鱼骨天线,显然不太合适。所以,各位可以根据各种实际情况来选用天线,天线的价格也不高,从二、三十到一百多,上图传说中的N33,也就不到三百,马云家都有,各位各取所需。

2.信号放大器 这是个非必要的家伙,信号强的地方根本用不到。但还是介绍一下,很多情况要用到,主要是信号弱的地方,增强信号强度,有点像WIFI放大器,起到放大信号的作用,因为信号如果不好,看电视时图像就会出现画面跳动、马赛克等现象,所以有必要将信号放大,让接收更稳定,这也是为什么有些地方要用大比较大的天线的原因,毕竟无线信号是容易受到干扰的。

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(9)

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(10)

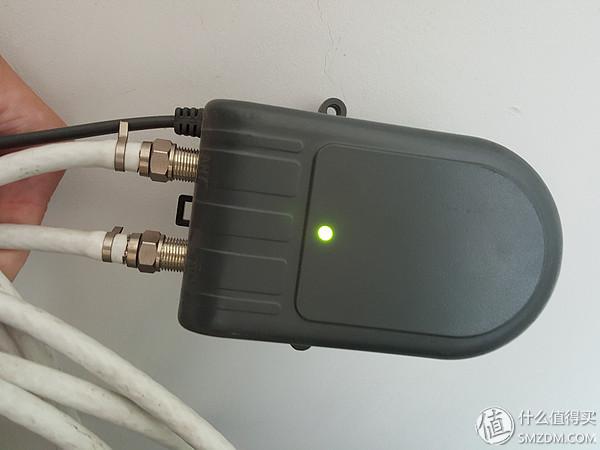

这两图是前置放大器,第一张图是放在室外,一端接在天线上(鱼骨或苍蝇拍),一端接到户内,第二张图这个是放在户内的,一端接户外放大器进来的天线,再从旁边接口接到电视或者机顶盒,还要接电,为户外的放大器供电。这种前置放大器对信号放大的作用比较明显的。

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(11)

这是终端的放大器,是铜轴电缆进到户内,再经过这个放大器放大信号,上图就是铜轴电缆进入户内后,经过放大器然后,分两路(客厅、卧室各一路,这个放大器最大可以分4路),这样保证各分路的信号都比较好。这种放大器效果没有前置的好,因为天线接收的信号通过铜轴电缆进到户内,信号就有衰减,就算再放大,已经是衰减信号放大了。但是信号不错的地方,这个放大器也够用了。

3、地面高清机顶盒 购买2014年以后生产的电视,这个可以免了,也就是说你现在买台电视,这个都不用考虑,电视已经内置了,国家强制要求。因为穷人看不起有线电视,所以电视要内置DTMB解码,让穷人不花钱也看看高清数字电视。国家真好啊!

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(12)

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(13)

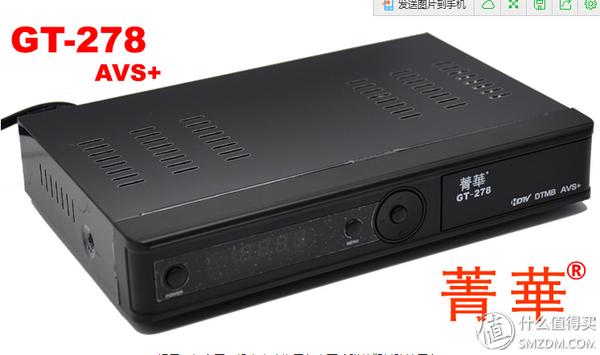

地面高清电视机顶盒

这就是高清机顶盒的样子,跟一般机顶盒差不多,老电视加个这个东西就可以接收DTMB,它支持HDMI和AV输出,所以老电视哪怕没有高清接口,只要有AV输入,也可以看DTMB。

4.电视 这个就不介绍了,没有这个,还搞怎么DTMB。

5.辅料

铜轴电缆,天线接头,过墙线等等,这些都是要用的的东西,简单介绍一下,

铜轴电缆很重要,不要以为外面买的3块一米和10块一米的差不多,差别大的去了,在马云家买,买好点的,品牌我也不太懂,就买贵一点的,尤其是你家信号弱,这个钱绝对不能省,你家信号强,那就买根铁线就行。

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(14)

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(15)

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(16)

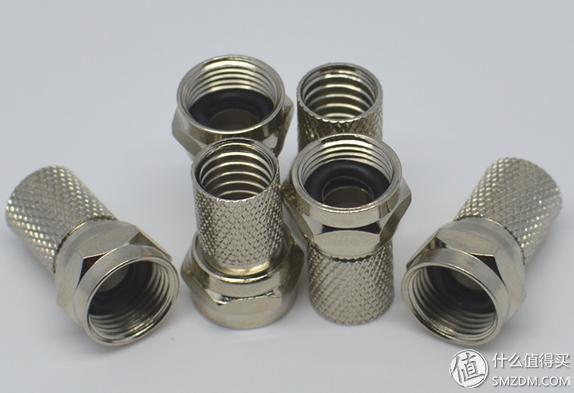

天线接头,接头有几种,什么F头,公头,母头,没几个钱,多买几个,万一弄坏了还能及时补上。

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(17)

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(18)

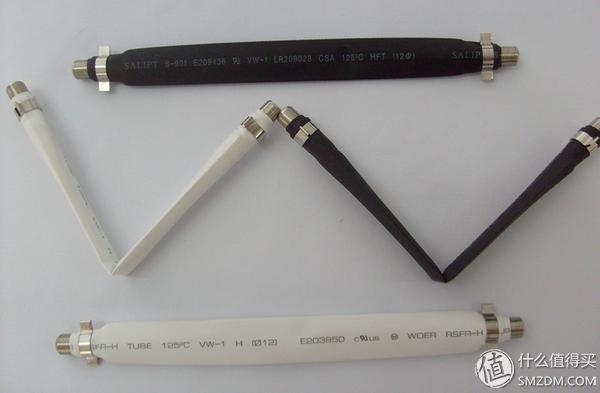

过墙线,这个很有用,因为很多人家里都是后装DTMB的,所以一般户外都不会留好线,也就是线要走明线,比如要从窗拉线入户,或者从阳台经过阳台门拉线入户(最好当然通过空调孔拉线入户啦),那么那根铜轴电缆还真不好弄,太粗,太硬。所以就要用到过墙线。不多说,上图,一看就知道干嘛用的了。

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(19)

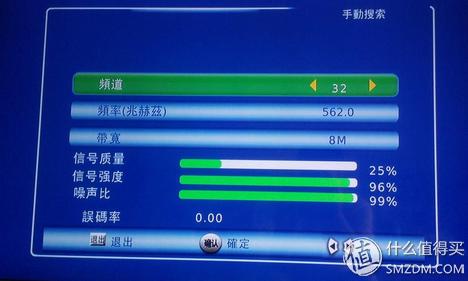

家伙都介绍完了,把这些家伙按照自己的需要连接上,基本就完成一大半工作了,连上后,如果信号强的地方,直接在电视搜台,1.2.3.4.5.OK,好好享受你的高清电视吧。如果信号不太好,或者天线方位不对,那么就需要对天线进行调节,不断改变方向,直到能很好接收到信号,这时可以打开电视,看看信号强度,信号OK了,就搜台,OK。

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(20)

好了,对DTMB的介绍就先到这了。这里跟大伙强调几点:

1.不是所有的地方都能接收到DTMB,确实要看实际情况,各位值友不要看了我的文章,然后都按部就班去弄,最后还是接收不到,说我骗人了,因为无线电波传输、接收确实因地而异。

2.越高的地方接收信号越好,所以以前的鱼骨天线都是拿根竹竿高高在楼顶立起来的,所以30楼跟3楼的接收肯定不一样。

3.调节天线是门技术活,不是随便转转就能搞定的,需要小角度,不断调整。

最后,再说一点,为啥要接收DTMB?免费!免费!免费!还有就是广东客户对香港原计原味电视的情怀,广东人都懂的。

附:深圳地面高清频道列表(不是最新了,但基本差不多)

dtmb数字电视接收天线怎么使用(DTMB地面高清数字电视接收经验分享)(21)

,
