电感（电感线圈）是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，是电子电路中常用的元器件。电感是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母“L”表示，主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。

电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。这种电感称为自感（self-inductance），是闭合回路自己本身的属性。假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感（mutual inductance）。

1．电感器的分类

根据电感器的电感量是否可调可分为:固定、可变和微调电感器几类。

根据电感器的结构可分为:单层线圈、多层线圈、峰房线圈、带磁芯、铁芯和磁芯有间隙的电感器等。

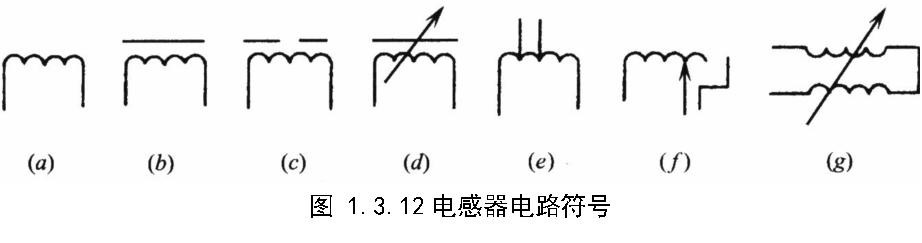

它们的符号如图1.3.12所示。其中的含义为：

图(a)空心线圈；图(b)带磁芯、铁芯的电感器；图(c)磁芯有间隙电感器；图(d)带磁芯连续可调电感器；图(e)有抽头电感器；图(f)步进移动触点的可变电感器；图(g)可变电感器。

除此之外，还有一些小型电感器，如色码电感器、平面电感器和集成电感器，可满足电子设备小型化的需要。

2、电感器的主要性能参数

⑴ 电感量

电感量用L表示、电感量的常用单位为H(亨利)、mH(毫亨)、μH(微亨)。

1H=10^3mH=10^6μH

⑵ 品质因数Q

品质因数是反映线圈质量的一个参数，用Q表示。Q值越大即损耗越小。

⑶ 分布电容及额定电流

线圈的匝与匝之间具有电容，线圈与地、与屏蔽盒之间也具有电容，这些电容称为分布电容。分布电容的存在，降低了线圈的稳定性，同时也降低了线圈的品质因数，因此一般都希望线圈的分布电容尽可能地小。

额定电流主要对高频电感器和大功率调谐电感器而言。通过电感器的电流超过额定值时，电感器将发热，严重时会烧坏。

3．电感器的性能测试

⑴ 电感量、Q及分布电容可用LCR数字电桥测试。

⑵ 可用万用表电阻档测试电感线圈的直流电阻。正常的电感线圈的直流电阻很小，若测量出的直流电阻很大，说明电感线圈已断路。

4、电感器的外形封装

电感的封装类型多种多样，现在的电感封装大体可以分为绕线共模电感，贴片电感，一体成型电感，工字电感，其各有作用。

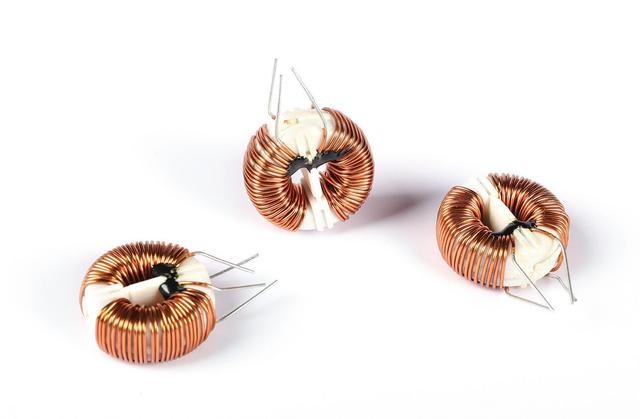

插件共模电感

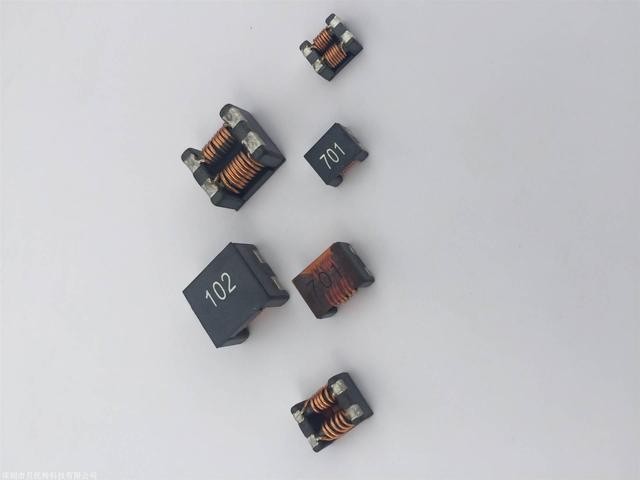

贴片共模电感

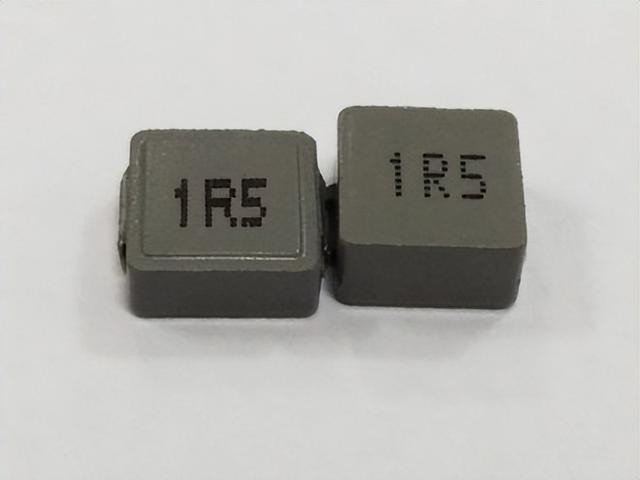

一体成型电感

插件共模电感通常用于开关电源的滤波电路，在EMC中用于抑制传导干扰；

贴片共模电感用于USB接口类型的滤波电路；

一体成型电感多用于DC TO DC电路中；

以上内容则是电感的基础知识，而在实际应用中，由于科技和工艺的进步，现在的电感种类、性质越来越多，应用场景也各不相同，只有在实际开发中我们才会去更加详细的了解。喜欢的朋友可以点赞收藏加关注，本合集会持续更新更多电子技术知识以及在实际应用中碰到的问题讲解，欢迎前来评论，一起探讨电子技术。

,
