一、压缩机
1．压缩机的作用
压缩机就是通过消耗机械能，一方面压缩蒸发器排出的低压制冷蒸气，使之升到正常冷凝所需的冷凝压力，另一方面也提供了制冷剂在系统中循环流动所需的动力。所以说压缩机在制冷系统中的作用犹如人的心脏一样重要。压缩机质量的优劣，将直接影响电冰箱的制冷性能。
2．压缩机的分类
压缩机按密封方式可分为开启式、半封式和全封式三类。全封闭式压缩机又可分为往复活塞式压缩机和旋转式压缩机。往复活塞式压缩机常见的有曲轴连杆活塞式、曲柄连杆活塞式和曲柄滑管式三种结构。旋转式压缩机分为滑片式、刮片式和螺杆式三种，冰箱压缩机常用的为前两种。空调器所用的压缩机多为旋转式压缩机，与电冰箱所用的压缩机在原理上基本相同，其不同点在于结构参数和工况条件。
3．压缩机的三个连接管

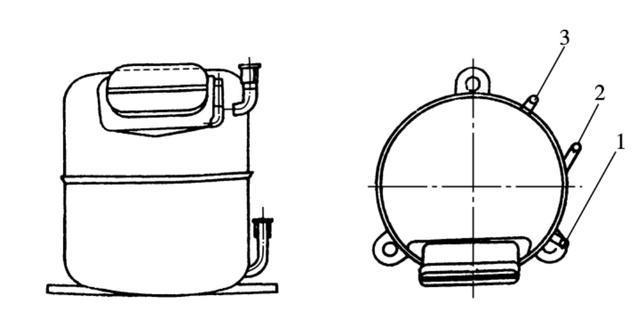

往复活塞式压缩机有三个连接管：高压排气管、低压回气管和工艺管，如图1－2所示。高压排气管是较细的一根，低压回气管和工艺管较粗，二者可以互换。
4．压缩机的三个接线柱
1．吸气管 2．排气管 3．工艺管
压缩机有三个接线柱，即公共端C，运行端子M（R），启动端子S。CM为主绕组，又叫运行绕组；CS为副绕组，又叫启动绕组。
二、换热器
换热器是制冷系统的重要部件之一，它是使制冷剂在其中吸收或放出热量与周围介质（空气或水）进行热量交换的装置，包括蒸发器和冷凝器。
1．蒸发器
（1）蒸发器的定义和分类 蒸发器是一种将箱内（或室内）的热量传递给制冷剂的热交换器，它的主要作用是把毛细管送来的低温低压液态制冷剂，经吸收箱内（或室内）的热量后蒸发为制冷剂蒸气，达到制冷的目的。常用的蒸发器有复合铝板吹胀式、管板式、层架盘管式和翅片盘管式。

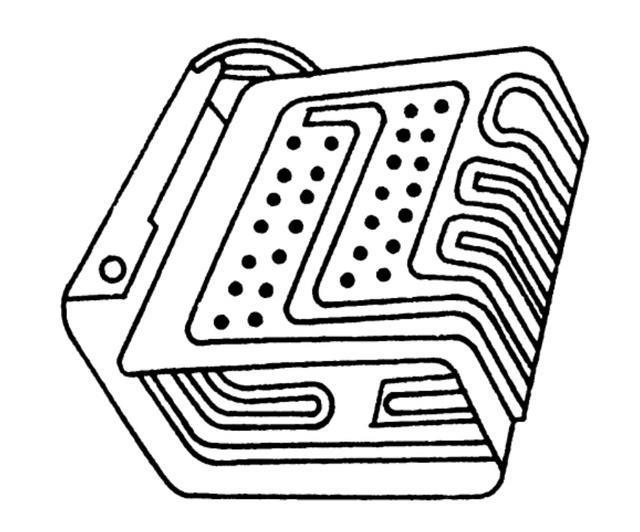

1）复合铝板吹胀式蒸发器。这种蒸发器直接围成冷藏室或冷冻室，其管道与壁板之间的温差小，传热效率高。其外形如图1－3所示。
铝复合板蒸发器多用于单门电冰箱和双门电冰箱冷藏室蒸发器，也有用做双门直冷式电冰箱冷冻室蒸发器的。

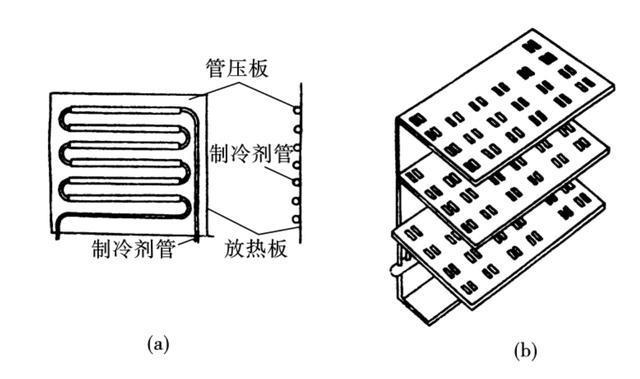

2）管板式蒸发器。管板式蒸发器外形如图1－4所示。它是将铝管或铜管制成的蛇形盘管黏附或贴附于壳壁外侧。直冷式双门电冰箱的冷冻室多采用这种蒸发器。
管板式蒸发器的优点是：冷冻室内壁光洁、平整，不易损伤，不易泄漏，盘管不与外界空气、水分接触，故不易腐蚀。其缺点是：管路只能做成单程盘管，为避免压力损失，盘管长度受到一定的限制，管道的间距较大，传热效率降低。

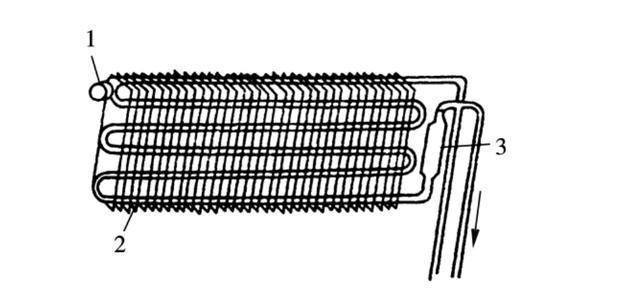

3）翅片盘管式蒸发器。该类型蒸发器主要用于间冷式电冰箱和空调器换热器，由铜管、翅片和端板组成，外形如图1－5所示。这种蒸发器必须用风扇以强制对流的冷却方式吹送空气经过其表面，换热效果好。
1．管路 2．翅片 3．集液器

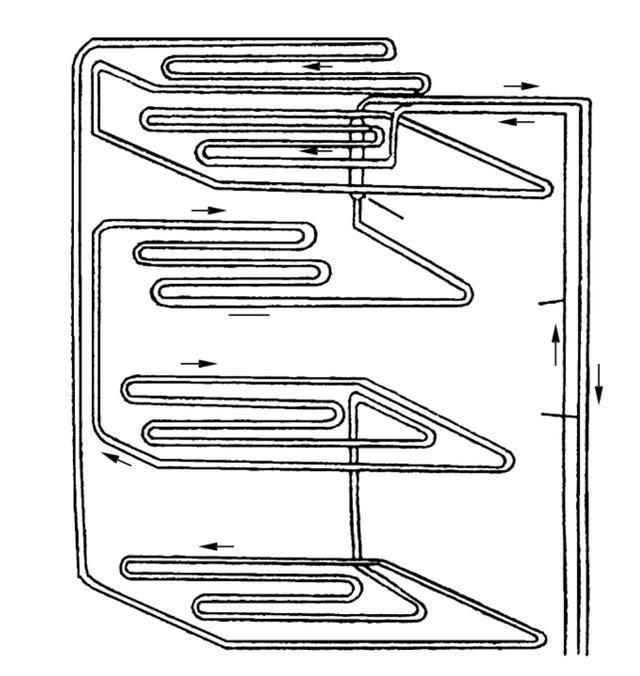

4）层架盘管式蒸发器。在目前较流行的冷冻室下置内抽屉式直冷式冰箱，蒸发器普遍采用层架盘管式蒸发器，外形如图1－6所示。盘管既是蒸发器，又是抽屉搁架，这种蒸发器制造工艺简单，便于检修，成本较低（可用铝管或邦迪管），而且有利于箱内温度均匀，冷却速度快。
（2）蒸发器的结构特点 电冰箱由于采用毛细管节流，制冷工况受环境温度影响，制冷剂流量也会发生变化，蒸发器制造中还要考虑到润滑油的回流，尽量做到上进下出。双门直冷式电冰箱的冷冻室和冷藏室各有一个蒸发器，制冷剂经毛细管节流后先进入冷冻室蒸发器，然后再进入冷藏室蒸发器。但也可以先进入冷藏室蒸发器，然后再进入冷冻室蒸发器。具体情况要看冷藏室和冷冻室的上下位置，哪个在上，就先进入哪一个。
